产品名称：罐道绳拉紧装置
更新时间：2021-04-12 14:32:36
技术特征 | ||||||
钢丝绳罐道型号 | 图号 | 允许最大工作负荷KN | 钢丝绳直径dmm | 楔块
| 推荐适用井深或罐道悬垂长度 mm | |
斜度 | 长度 | |||||
SGC-10 | B74-381.1 | 100 | 32-38.5 | 1:40 | 360 | <600 |
SGC-20 | B74-381.2 | 200 | 38.5-45 | 1:40 | 440 | 600-1000 |
SGC-32 | B74-381.3 | 320 | 45-50 | 1:40 | 520 | 1000-1500 |

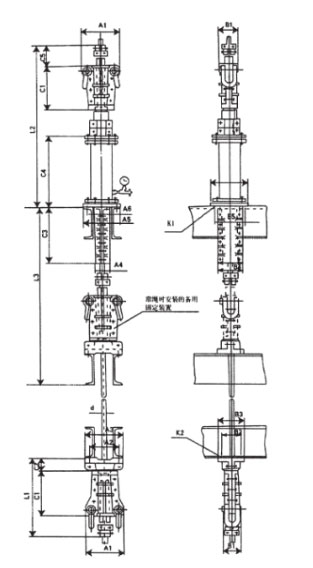

钢丝绳罐道型号 | 主要尺寸mm | |||||||||||
A1 | A2 | A3 | B1 | B2 | B3 | C1 | C2 | L1 | L | K | D | |
SGC-10 | 330 | 340 | 260 | 160 | 240 | 170 | 380 | 125 | -755 | -1620+1 | 4-φ22 | 500 |
SGC-20 | 380 | 380 | 310 | 180 | 260 | 190 | 460 | 130 | -855 | -1900+1 | 4-φ25 | 500 600 |
SGC-32 | 440 | 400 | 320 | 190 | 280 | 200 | 540 | 150 | -970 | -2140+1 | 4-φ32 | 750 |
技术特征 | ||||||||
钢丝绳罐道型号 | 图号 | 允许最大工作负荷KN | 钢丝绳直径dmm | 油缸 | 推荐适用井深 m | 重量 | ||
内径 mm | 工作压力MPa | 行程 mm | ||||||
SGY-10 | B86-381.1 | 100 | 32-38.5 | 140 | 9.8 | 500 | <600 | 456 |
SGY-20 | B86-381.2 | 200 | 38.5-45 | 180 | 10.4 | 500 | <1000 | 816 |
SGY-32 | B86-381.3 | 320 | 45-50 | 220 | 10.2 | 500 | <1500 | 1182 |
|
